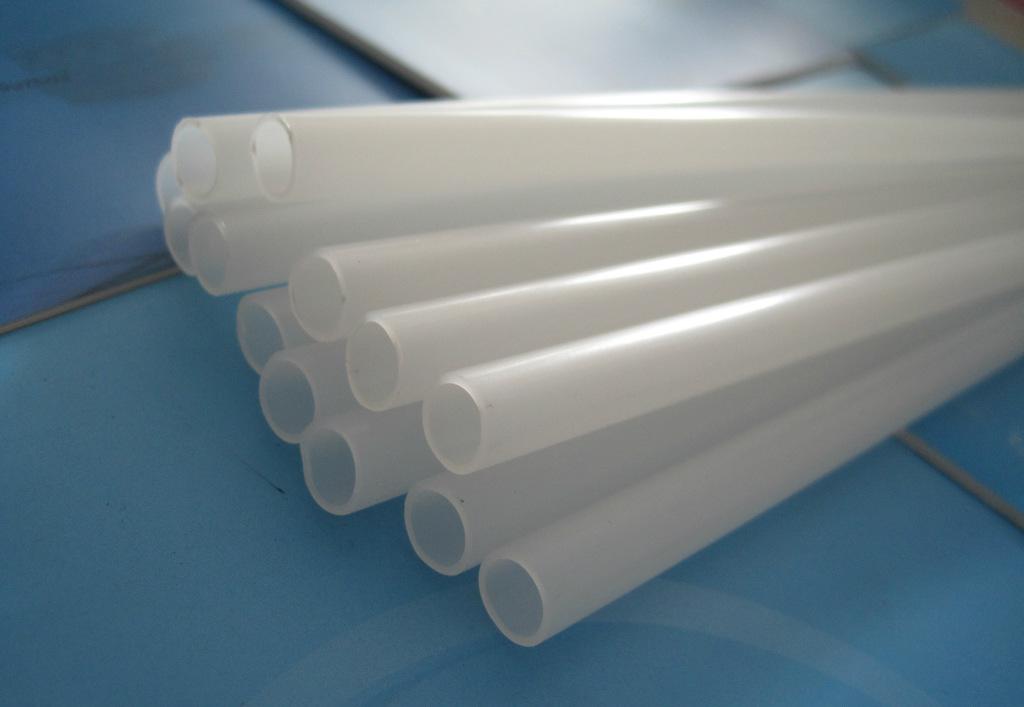

PVDF管(聚偏氟乙烯管)，分子链间排列紧密，有较强的氢键，天性耐燃，结晶度65%~78%，长期使用温度－40～150℃。其突出特点是机械强度高，耐辐照性好，可在户外长期使用，无需保养。具有良好的化学稳定性，在室温下不被酸、碱、强氧化剂和卤素所腐蚀，广泛应用于石油化工、电子电气、钢厂酸洗、酸碱液的输送。
特点：
1、PVDF管具有极佳之耐化学特性，室温下不被酸、碱强氧化剂、卤素所腐蚀。
2、PVDF管抗冲击强度高、耐磨耗，耐蠕变、高机械强度及韧性好。
3、PVDF管具有耐热性佳、不燃性、长期使用温度－40～150℃、并有高介电强度。
4、PVDF管具有突出的耐气候老化性、耐臭氧，抗紫外线及核射线。
性能参数：
|
性能项目 |
试验条件[状态] |
测试方法 |
测试数据 |
数据单位 |
|
|
基本性能 |
熔体流动速率 |
230℃,5000g |
JIS K-7210 |
20 |
G/10min |
|
物理性能 |
比重 |
30℃ |
ASTM D-792 |
1.78 |
g/ml |
|
模具收缩率 |
|
注塑 |
2.6(230) |
% |
|
|
机械性能 |
肖氏硬度 |
|
ASTM D-2240 |
78 |
D scale |
|
拉伸模量 |
5mm/min |
ISO R-527 |
2280 |
MPa |
|
|
拉伸屈服强度 |
50mm/min |
ISO R-527 |
59 |
MPa |
|
|
断裂伸长率 |
50mm/min |
ISO R-527 |
60 |
% |
|
|
挤压强度 |
1.5mm/min |
ASTM D-695 |
80 |
MPa |
|
|
弯曲强度 |
1.5mm/min |
ASTM D-790 |
62 |
MPa |
|
|
IZOD缺口冲击强度 |
|
ASTM D-256 |
10 |
KJ/m2 |
|
|
拉伸屈服强度 |
5mm/min |
ISO R-527 |
53 |
MPa |
|
|
弯曲模量 |
1.5mm/min |
ASTM D-790 |
1540 |
MPa |
|
|
压模 |
1.5mm/min |
ASTM D-695 |
1320 |
MPa |
|
|
洛氏硬度 |
|
ASTM D-785 |
116 |
R scale |
|
|
电气性能 |
体积电阻率 |
|
JIS K-6723 |
1015 |
Ω.cm |
|
热性能 |
熔点 |
240℃,S.R.50S-1 |
Capirograph |
12000 |
Poise |
|
热变形温度 |
0.45MPa |
ASTM D-648 |
156 |
℃ |
|
|
Critical shear vate of melt fracture |
240℃ |
Capirograph |
1000 |
S-1 |
|
|
热变形温度 |
1.82MPa |
ASTM D-648 |
100 |
℃ |
|
|
线性热膨胀系数 |
30-80℃ |
TMA |
17 |
10-5/℃ |
|
|
维卡软化温度 |
1000g lead |
ASTM D-1526 |
174 |
℃ |
|
|
Die sweel |
240℃,S.R.50S-1 |
Capirograph |
1.30 |
|
|
|
其它性能 |
Tm |
10℃/min |
DSC |
177 |
℃ |
|
Tc |
10℃/min |
DSC |
142 |
℃ |
|
|
ぅinh |
DMF30℃ |
|
0.85 |
dl/g |
|
|
Tc |
10℃/min |
DSC |
56 |
J/g
|
|
连接方法：
1热熔对焊 ,2热熔承插。
